A recuperação de calor (por exemplo, para aquecer edifícios ou digestores) é possível opcionalmente, contribui ativamente para a proteção climática e também economiza custos. São possíveis temperaturas de fluxo de até 70 °C (dependendo do tamanho do secador e do fornecimento de calor).
Secagem da esteira
Uso eficiente do calor residual para a secagem de lamas de esgoto
O Secador de esteira BT HUBER é usado para o processo de secagem de esteira, que opera de acordo com o princípio de secagem por convecção. O lodo de esgoto desidratado é alimentado em uma esteira de secagem com uma extrusora.
O ar aquecido por trocadores de calor é passado pelo secador por meio de ventiladores e seca a lama. Como secador de média temperatura, o Secador de esteira HUBER opera com temperaturas do ar que variam de 70 a 150 °C.
Os especialistas da HUBER desenvolvem uma instalação sob medida para a secagem de lamas de esgoto, com base nas respectivas condições gerais e na fonte de energia disponível. Isso abre todas as opções para o descarte ou reciclagem econômica do lodo.
Secador de esteira BT HUBER
Secador de esteira BT HUBER 20 no local de uma usina de monoincineração de lamas de esgoto
Fornecimento de calor e ventiladores do Secador de esteira BT HUBER
Estágio de condensação com extração de calor e limpeza totalmente automática do trocador de calor
Secador de esteira BT HUBER 16 com plataforma de manutenção integrada
Processamento de lamas desidratadas

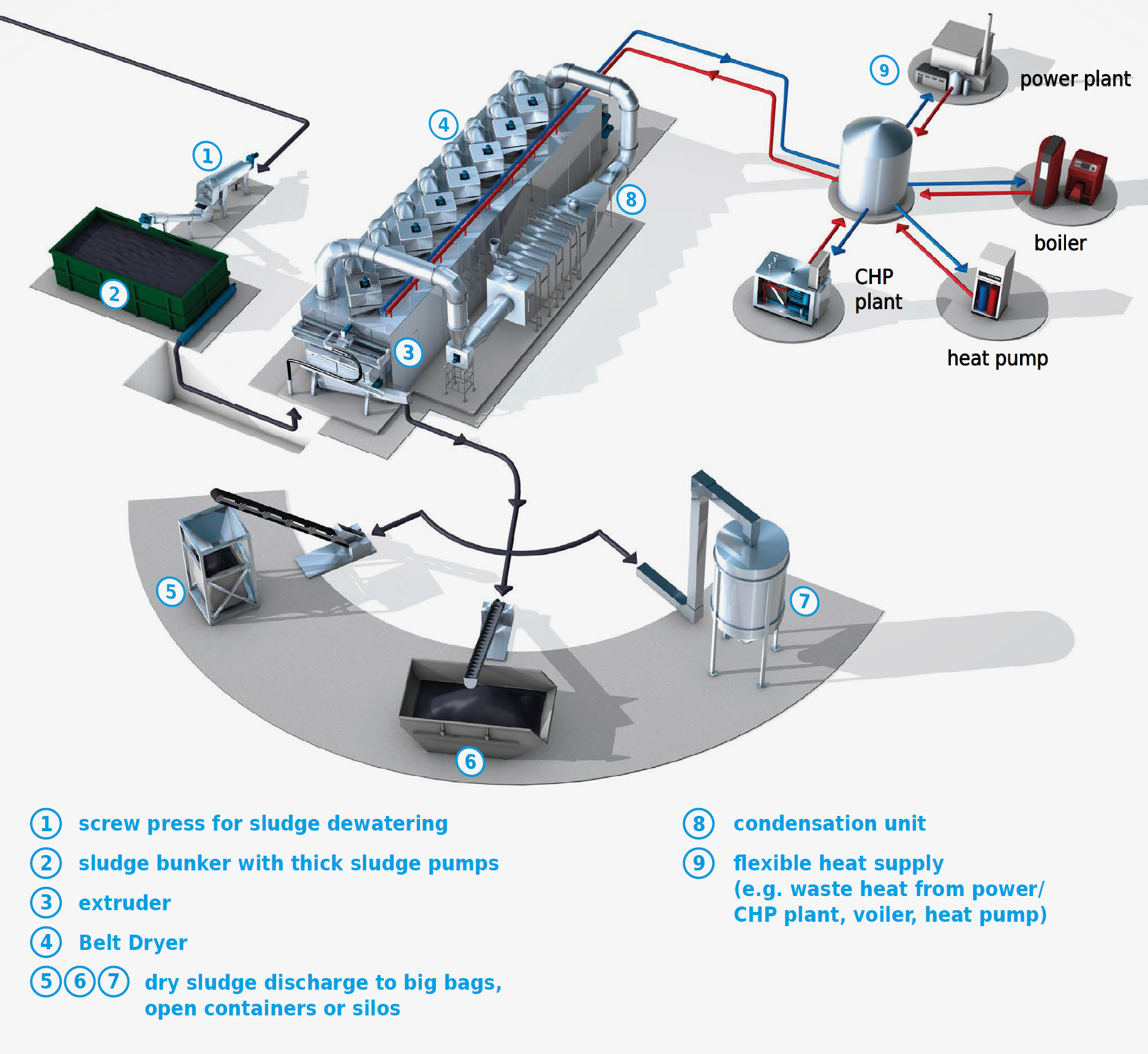

Processo de secagem da esteira
Todas as etapas do processo de secagem da esteira consistem nos seguintes componentes principais e etapas do processo:
Armazenamento intermediário e alimentação
Para garantir uma operação de secagem contínua, o lodo de esgoto desidratado a ser seco deve ser armazenado temporariamente em um bunker de lodo. A lama é então alimentada do bunker de lama para o secador por meio de uma bomba. Para garantir uma operação de secagem contínua, independente do tempo de operação do sistema de desidratação, as lamas de esgoto desidratadas são armazenadas temporariamente em um bunker. Bombas de lama especiais transportam a lama de esgoto para o Secador de esteira.
Secador de esteira
O lodo de esgoto é alimentado na esteira de secagem com uma extrusora, um sistema de alimentação especialmente desenvolvido para esta aplicação. Isso cria uma camada de lama definida e facilmente fluível, que é o pré-requisito básico para uma secagem eficiente, uniforme e com baixo teor de pó. O lodo é lentamente transportado através do secador e seco até um teor de matéria seca de até 95% TDR por meio de ar quente.
Fornecimento de calor
O uso de fontes de energia sustentáveis é claramente o foco ao secar lamas com um Secador de esteira. O sistema inteligente de utilização de calor do Secador de esteira BT HUBER permite o uso de qualquer tipo de calor residual para o processo de secagem.
Os exemplos mais comuns são o calor residual de unidades combinadas de calor e energia (CHP), o calor residual do processo ou o uso de vapor saturado a jusante de uma turbina de vapor para produção de eletricidade. As bombas de calor também podem ser usadas para fornecer calor. Por exemplo, o efluente da estação de tratamento de águas residuais pode ser usado como fonte de energia usando o Trocador de calor RoWin HUBER.
Transporte e armazenamento de lama seca
Após a secagem, a lama de esgoto é transportada para um silo ou recipientes ou carregada diretamente em caminhões, dependendo do grau de secagem. As unidades de transporte necessárias são adaptadas de forma ideal ao grau de secura da lama. Em geral, é utilizada a . No entanto, outros transportadores, como elevadores de baldes ou transportadores de corrente de tubos, também são possíveis.
Mídia
Vídeos e animações
Downloads
Informações e documentos de cliente
Perguntas frequentes
Perguntas frequentes
Para recuperação de calor interno, o calor residual do ar de exaustão do secador é transferido para o ar de alimentação do secador por um trocador de calor, reduzindo assim drasticamente o consumo de energia térmica.
O vapor de água produzido durante a secagem é precipitado pelo condensador de vapor. Há várias maneiras de processar o condensado de vapor para que ele possa ser descartado com segurança posteriormente. Parte do calor usado para a secagem pode ser recuperado e alimentado em uma rede de aquecimento distrital, por exemplo.
Os volumes de armazenamento para o bunker de lamas variam entre 5 e 1.000 metros cúbicos, dependendo da aplicação. O tamanho do armazenamento depende de vários fatores específicos do projeto. Por exemplo, o tempo de funcionamento das unidades de desidratação ou os tempos de entrega comuns para lamas externas podem ser mencionados como fatores de influência. Mas o tempo de operação planejado da usina de secagem também tem influência sobre o tamanho do tanque de armazenamento intermediário. O objetivo é dimensionar o tanque de armazenamento de lamas de modo a garantir um processo de secagem contínuo.
O Secador de esteira BT HUBER, com sua alimentação especial de extrusora, foi projetado para a secagem de lamas de esgoto municipais com um teor de DR de aproximadamente 16-35%. Se outros tipos de lama forem secos, por exemplo, lama industrial, uma análise laboratorial precisa deve ser realizada previamente.
