HUBER Schneckenpresse Q-PRESS® mit intelligenter Förder- und Verteileranlage für die Kläranlage Parsberg

Neubau zur Optimierung der Schlammentwässerung

Hintergrund der Entscheidung für einen Neubau einer Anlage zur Schlammentwässerung und -lagerung nahe des bestehenden Schlammstapelbehälters ist die wachsende Belastungssteigerung der Kläranlage um 10 bis 15 % und die bis dato stattgefundene kostenintensive Entwässerung durch einen Lohnunternehmer. Die Entwässerung des Schlamms erfolgte bisher im Vierteljahres-Rhythmus. Die Folge des Prozesses war eine große Lagerungsmasse an Klärschlamm und das daraus resultierende Filtrat, welches dann alle vier Monate im Überschuss vorlag. Es konnte aufgrund der großen Menge, welche in kürzester Zeit vorhanden war, nicht komplett ins System zurückgeführt werden und musste mit zusätzlichen Gebühren entsorgt werden.

Neue Technik, neue Gebäude

Ende des Jahres 2022 fiel mit der Vorstellung des Neubaus der Schlammentwässerung im Stadtrat der Startschuss auf der Kläranlage in Parsberg. Neben dem Gebäude der Schlammentwässerungsanlage ist zudem beschlossen worden, einen integrierten durchmischten Faulschlammvorlagebehälter mit Gashaube sowie eine  Schlammlagerhalle zu bauen. Zusätzlich zur HUBER Schneckenpresse Q-PRESS®  wurde für die Schlammentwässerung die gesamte Pumpen- und Messtechnik, die Polymeraufbereitung inklusive Polymereinmischung, Schalt- und Steuerungstechnik mit Leitsystemanbindung mit angefordert.

Erste Tests und positive Ergebnisse der HUBER Schneckenpresse Q-PRESS®

Bereits im Jahr 2017 war auf der Kläranlage eine Leistungsfahrt auf der HUBER Schneckenpresse Q-PRESS® Q440.2 mittels der mobilen Vorführanlage durchgeführt worden, um das Entwässerungspotential des Klärschlamms zu untersuchen.

Es konnten dort bereits die positiven Merkmale der HUBER Schneckenpresse bestätigt werden:

• Entwässerungsleistung > 26 % TR

• Durchsatz von bis zu 4 m³/h

• Möglichkeit eines 24/7-Betriebs

• Sehr guter Abscheidegrad von > 98 %

Bau und Inbetriebnahme

Im Herbst 2023 startete der Bau des Gebäudes der Klärschlammentwässerung. Das Gebäude wurde so geplant, dass die Anlagentechnik raumtechnisch optimal gestaltet wurde. Die Ausführung der maschinen- und elektrotechnischen Peripherie der HUBER-Komponenten oblag in partnerschaftlicher Zusammenarbeit der Fa. SCHARR TEC aus Hunderdorf (Niederbayern), den Generalunternehmer des Gesamtprojektes, für den die HUBER Schneckenpresse Q-PRESS® mit intelligentem Fördersystem inkl. Verfahrenstechnik geliefert wurde.

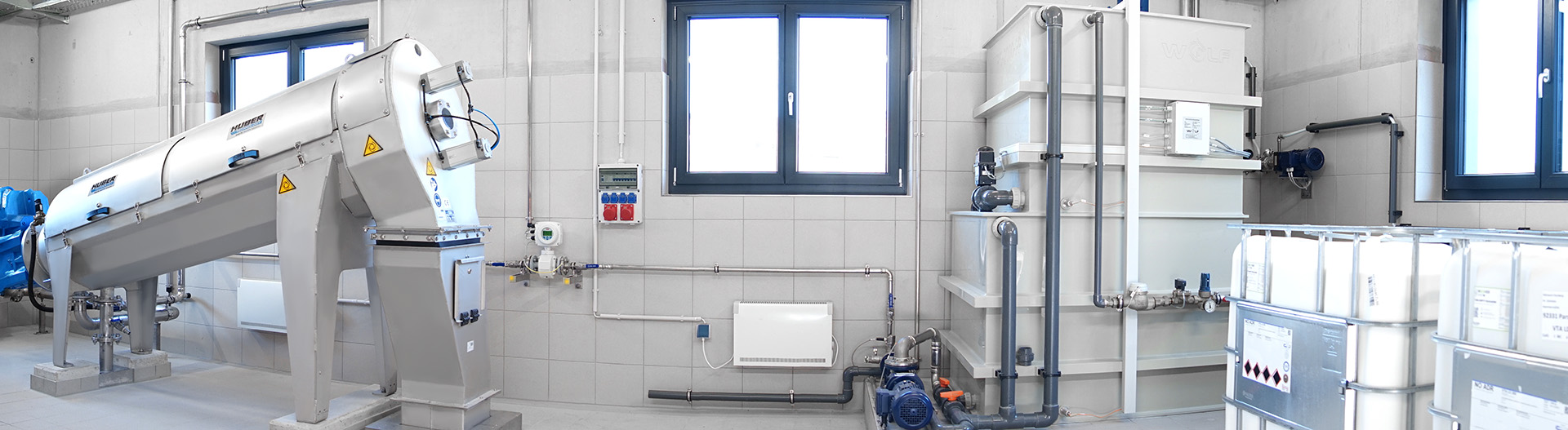

Somit erfolgte im Januar 2025 die Inbetriebnahme der HUBER Schneckenpresse Q-PRESS® Q440.2. Durch die Steuerung der Schneckenpresse regelt die Maschine auf den voreingestellten optimalen Arbeitspunkt, sodass als Ziel ein hoher Entwässerungsgrad sowie eine minimale Filtratbelastung erreicht werden. Zusätzlich ist ein automatischer Füllstandsabbau des Schlamms im Vorlagebehälter mittels doppelt abgesicherter Füllstanderkennung installiert worden, wodurch eine automatische Beschickung der Maschine erfolgt.

Leistungsdaten und Optimierungen

Es konnten folgende Leistungsdaten der Schlammentwässerung erreicht werden:

• Entwässerungsleistung von 25 % – 28 % TR

• Um 25 % reduzierter Polymervebrauch bei 25 % TR-Austrag gegenüber 28 % TR-Austrag (gewünschter Austrags-TR: 25 %)

• Durchsatz von bis zu 15 m³/d

• Sehr guter Abscheidegrad von > 98 %

• Drehzahl der Schneckenwelle bei 0,3 U/min

• Elektrische Antriebsleistung der Maschine von 0,4 kW

Zusätzliche positive Nebeneffekte:

• Eigenständige Optimierung durch den Betreiber möglich

Automatisierter Schlammtransport und Containerwechsel

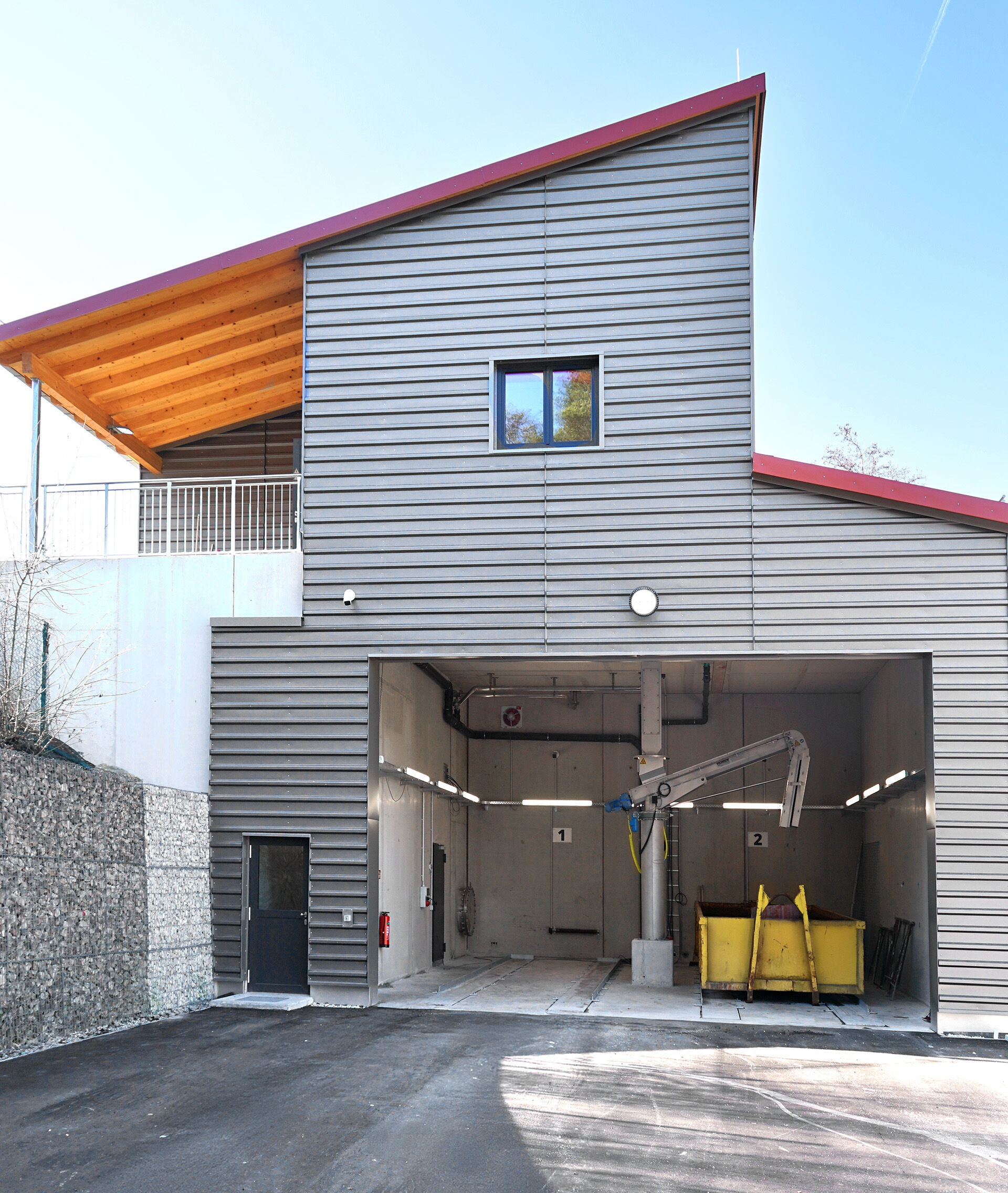

Der entwässerte Schlamm wird nachfolgend mit einem an die Q-PRESS® anschließenden Schacht automatisch vom Obergeschoss ins Untergeschoss und über eine HUBER Trogförderschnecke Containerverteiler Ro8 TC in einen Container gefördert. Die zwei vorhandenen Freiheitsgrade der Ro8 TC – Rotation und Translation – bewirken ein optimales Füllvolumen des Containers. Der automatische Schwenkmechanismus durch die Rotationsbewegung in Kombination mit der zusätzlichen Positionseinstellung der Schurre der Trogförderschnecke mit integrierter Füllstandserkennung sorgen für einen gleichmäßig gefüllten 20 m³-Container. Die abwechselnde Befüllung von zwei Containern findet auf der Kläranlage Parsberg automatisiert statt, wodurch die Anwesenheit durch Mitarbeiter oder ein fester Zeitraum nicht gewährleistet werden muss. Beim Abtransport des entwässerten Schlamms, welcher alle 6–7 Tage stattfindet, gilt ebenso keine Anwesenheitsplicht des Personals. Durch die eigenständige Betätigung der Schaltung in „Containerwechsel“ nimmt die Verteilschnecke automatisiert eine Parkposition ein, wodurch ein eigenverantwortlicher Containerwechsel ohne Kollision stattfinden kann.

Ein herzliches Dankeschön gilt der Stadt Parsberg, dem Betriebsleiter Herrn Schrems der Kläranlage Parsberg, dem Ingenieurbüro GFM Bau und Umweltingenieure GmbH sowie dem Generalunternehmer Fa. SCHARR TEC für die angehnehme und geschätzte Zusammenarbeit sowie das entgegengebrachte Vertrauen.
