Typische Anwendungsfälle sind die 3. Reinigungsstufe, Phosphorelimination, Spurenstoffelimination, Abfiltrieren von zuvor dosierter, beladener Pulveraktivkohle (PAK), Vorfiltration für GAK-Filter oder Ozonungen.
HUBER Tuchfilter RotaFilt® Polstofffilter für die 3. und 4. Reinigungsstufe auf Kläranlagen
- Zuverlässige Abscheidung von feinen suspendierten Stoffen (Schlammflocken, Mikroplastik)
- Ideal für die Entfernung von Phosphor (Flockungsfiltration)
- Sicherer Rückhalt von Pulveraktivkohle (PAK) bei der Spurenstoffentfernung
- Effiziente Vorfiltration zum Schutz von Ozonierung und GAK Adsorption bei der Spurenstoffentfernung
Ein Polstoff ist ein Gewebe, bei dem auf einem Grundgewebe Polfäden fest eingebunden sind, wodurch eine dreidimensionale Struktur entsteht. Die Feststoffe werden von diesem Polstoff zurückgehalten, während das gereinigte Wasser in das Innere der Filtrationsanlage gelangt und über ein Ablaufwehr zur nächsten Stufe beziehungsweise in den Vorfluter geleitet wird.
Materialien des HUBER Tuchfilter RotaFilt®:
- Alle metallischen Teile aus Edelstahl (Teile aus Edelstahl im Vollbad gebeizt).
- Scheibenstützsegmente aus hochwertigem Kunststoff mit optimierter freier Oberfläche.
- Für jede Anwendung der richtige Polstofftyp.
HUBER Tuchfilter RotaFilt®
HUBER Tuchfilter RotaFilt® in Betrieb
Filtrationsprozess an den Polstofffilterbeuteln
Filtrationskammer mit HUBER Tuchfilter RotaFilt®
Abreinigungsprozess HUBER Tuchfilter RotaFilt®
„Ulmer Verfahren“ mit HUBER Tuchfilter RotaFilt® als nachgeschaltetem Polishing Filter
Design und Funktion

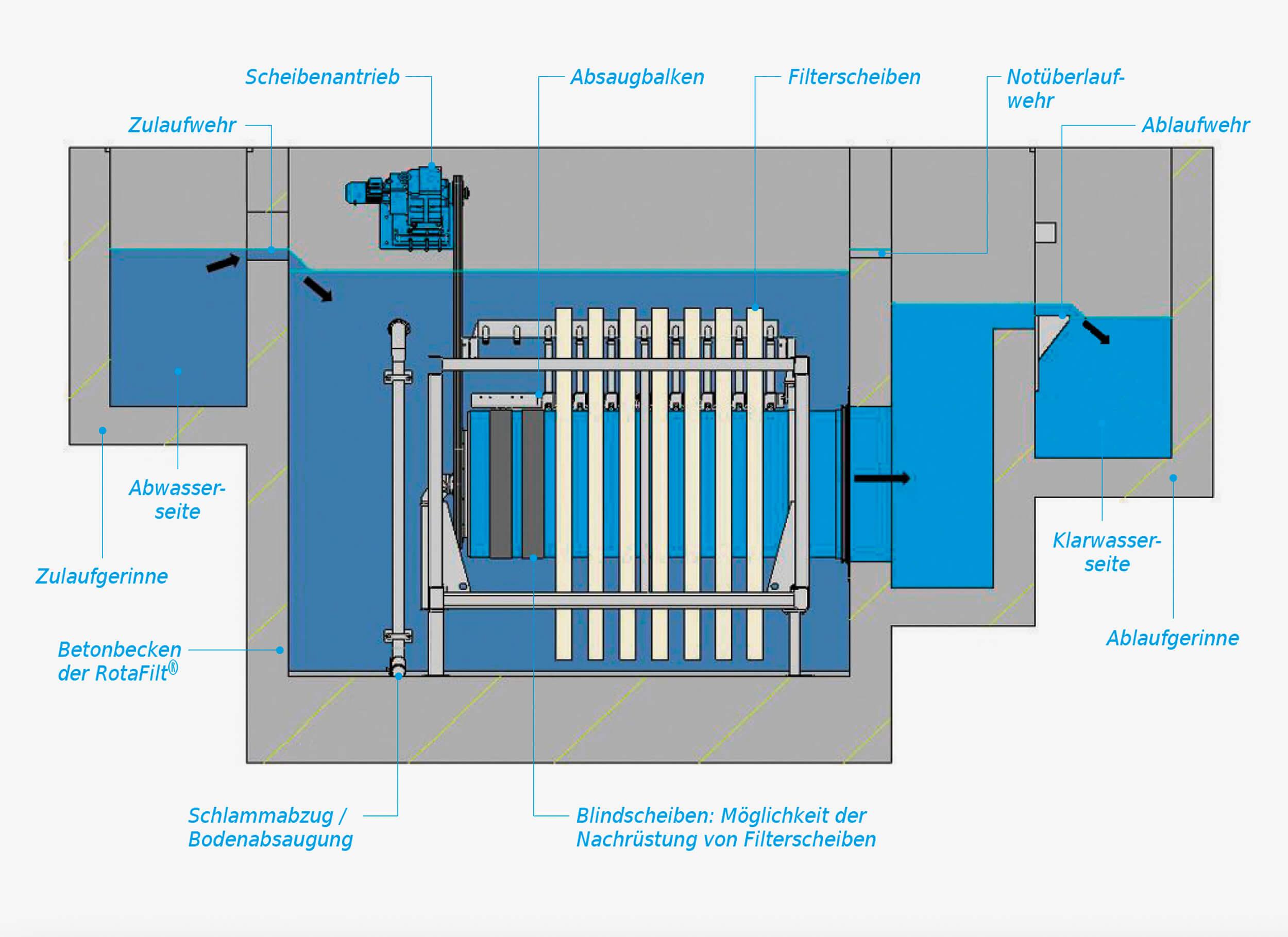

Der HUBER Tuchfilter Rotafilt® besteht aus mehreren drehbar angeordneten, scheibenförmigen Filterelementen. Diese sind vertikal eingebaut und mit speziellen Filterbeuteln aus innovativem Polstoff-Gewebe versehen. Das Polstoff-Gewebe besitzt einen mehrdimensionalen Aufbau und besteht aus einer filteraktiven Polstofffaserschicht sowie einem Stützgewebe.
Das Abwasser, das in die Filterkammer gelangt, durchströmt die einzelnen Filterscheiben kontinuierlich von außen nach innen. Dabei werden partikuläre Stoffe zuverlässig in der Polstoff-Struktur zurückgehalten.
Durch den Feststoff-Rückhalt erhöht sich der Filterwiderstand und die Differenz der Wasserspiegel zwischen Abwasser- und Klarwasserseite steigt an. Ab einem bestimmten Druckverlust beginnt die stufenweise Abreinigung der Filterscheiben. Dabei werden zurückgehaltene Feststoffe über Absaugbalken zuverlässig und effektiv aus den rotierenden Filterelementen entfernt.
Durch die runden Filterscheiben ist sichergestellt, dass beim Abreinigungsprozess keine Totzonen entstehen. Um eine Verschlammung des Beckens zu verhindern, wird in regelmäßigen Zeitabschnitten der abgesetzte Schlamm am Boden des Beckens abgesaugt.
Technische Daten:
- Verfügbare Scheibendurchmesser: 2.200 mm und 2.700 mm, RotaFilt® 2.200 als Becken- oder Tankversion verfügbar.
- Alle metallischen Teile aus Edelstahl, im Vollbad gebeizt.
- Scheibenstützsegmente aus hochwertigem Kunststoff mit optimierter freier Oberfläche; unkomplizierter Tausch der Segmente und Polstoffbeutel.
- Für jede Anwendung der richtige Polstofftyp.
- Beschickung wahlweise im Freispiegel oder über Pumpe.
Die Vorteile des HUBER Tuchfilter RotaFilt®
- Wahlweise eine oder mehrere Absaugpumpen.
- Absaugpumpen nass oder trocken aufgestellt.
- Erhöhte effektive Filterfläche durch Kreisbogen-Geometrie am Innen- und Außendurchmesser.
- Vollständige Abreinigung der Filterscheiben, keine Totzonen.
- Maximierte freie Filterfläche und minimales Gewicht der Scheiben durch innovative Wabenstruktur der Filterelemente.
- Kostenvorteile durch optimierte Scheibendurchmesser.
- Schneller und bedienerfreundlicher Ein- und Ausbau der Filterbeutel und Filterelemente.
- Einfacher Ein- und Ausbau der Absaugmodule.
Zahlreiche Vorteile durch Mikrofiltration mit Polstoff:
- Hohe Abscheideleistungen bei gleichzeitig hoher hydraulischer Durchsatzleistung.
- Unempfindlich gegenüber Stoßbelastungen.
- Hohe Betriebssicherheit, auch bei Überlast.
- Kein separates Spülwasser und somit auch kein Spülwassertank erforderlich.
- Kontinuierliche Betriebsweise (keine Unterbrechungen für die Abreinigung).
- Geringer Druckverlust während Betrieb (5-30 mbar, hydrostatische Filtration ohne Anheben möglich).
- Geringer Grundflächenbedarf, minimaler Anlagen-Footprint.
- Minimale Betriebs- und Energiekosten.
