HUBER Sandfang GritWolf® HUBER Sandfang GritWolf® mit integriertem Lamellenabscheider

  • Sehr hohe Abscheideleistung bis 75 μm
  • Geringer Platzbedarf
  • Integrierte Schwimmstoffabscheidung
  • Ideal bei hohen Sandfrachten

Der HUBER Sandfang GritWolf® unterscheidet sich vom flächenfressenden belüfteten Langsandfang, denn hier wird in eine belüftete und eine unbelüftete Sandfangkammer unterschieden.

Anwendungen:

  • Ausrüstung neuer Abwasserbehandlungsanlagen
  • Sandfang Sanierungen
  • Vorbehandlung für Membranbelebungsanlagen (MBR)
HUBER Sandfang GritWolf®
HUBER Sandfang GritWolf® mit eingebauten Lamellenpakete im Edelstahlbehälter
HUBER Sandfang GritWolf® vor HUBER Sandwaschanlagen RoSF4
HUBER Sandfang GritWolf® vor HUBER Sandwaschanlagen RoSF4
GritWolf® Lamellenpakete für Betonbehälter-Montage
GritWolf® Lamellenpakete für Betonbehälter-Montage
Installiertes Lamellenpaket im Betonbehälter
Installiertes Lamellenpaket im Betonbehälter
HUBER Sandfang GritWolf® in Betonausführung für 300 l/s
HUBER Sandfang GritWolf® in Betonausführung für 300 l/s
Schwimmstoffabscheidung im HUBER Sandfang GritWolf®
Schwimmstoffabscheidung im HUBER Sandfang GritWolf®
Separierterer Sand auf den Lamellen
Separierterer Sand auf den Lamellen
HUBER Sandfang GritWolf® als Retrofit vor der Inbetriebnahme
HUBER Sandfang GritWolf® als Retrofit vor der Inbetriebnahme
1/8

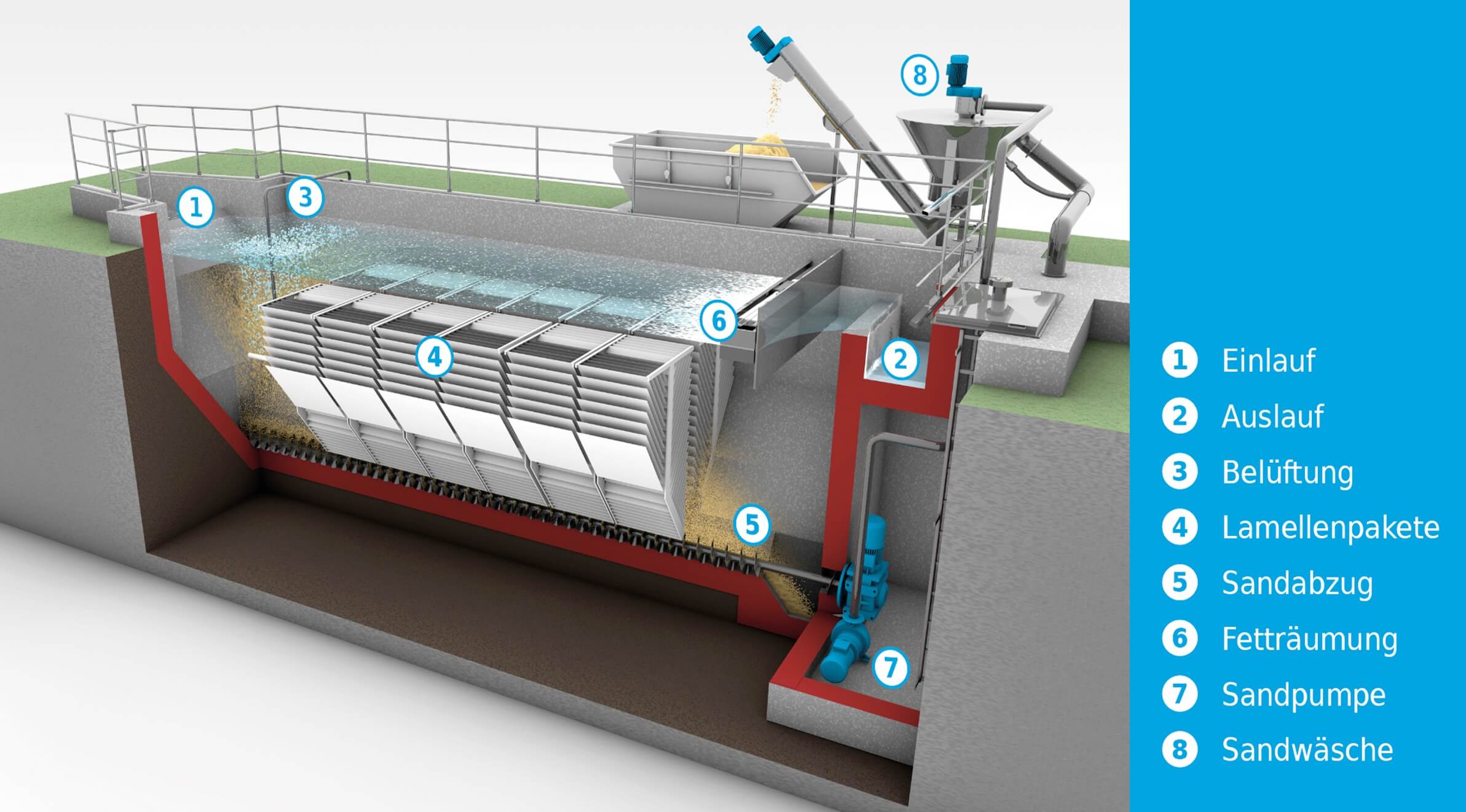

Prinzipskizze: HUBER Sandfang GritWolf®
Prinzipskizze: HUBER Sandfang GritWolf®

Design und Funktion

Prinzipskizze: HUBER Sandfang GritWolf®
Prinzipskizze: HUBER Sandfang GritWolf®

In der ersten, kleineren Kammer des HUBER Sandfang GritWolf® wird das Abwasser einer mittelblasigen Belüftung ausgesetzt. Schwimmfähige Partikel werden zur Wasseroberfläche aufgetrieben, akkumulieren dort und werden kurz vor dem Ablauf mittels Paddelwerk entnommen. Die zweite Kammer wird unbelüftet ausgeführt und ist mit Lamellenpaketen bestückt. Aufgrund der tiefen Anströmung und den Vorteilen eines Lamellenabscheiders kann deshalb sehr feiner Sand sicher abgeschieden werden.

Der Sandfangbehälter wird in der Regel aus Beton gefertigt, jedoch sind kleine Baugrößen auch als Edelstahlbehälter möglich. Alternativ kann der GritWolf® auch in bestehenden Sandfangkammern integriert werden. Die horizontale Sandförderschnecke, die Lamellenpakete und das Paddelwerk für Fett werden in korrosionsbeständigem Material produziert.

Der HUBER Sandfang GritWolf® wird zeitgesteuert mittels horizontalem Schneckenförderer axial beräumt. Auch größere „Sanddünen“, welche bei Regenwetter (Spülstoß) anfallen, werden dadurch gleichmäßig in den Saugbereich einer Sandpumpe dosiert. Das Sand-/ Wassergemisch wird mittels Sandpumpe in eine HUBER Coanda Sandwaschanlage RoSF4 gefördert, die in gewohnter Weise sauberen Sand produziert und somit das gesamte Sandfangsystem abrundet.

    Vorteile des HUBER Sandfang GritWolf®

    • Abscheideleistung bis 95 % der Partikel ≥ 75 μm
    • Geringer Raum- und Platzbedarf
    • Geringer Druckverlust
    • Dosierte Sandzugabe in Sandpumpe mittels horizontaler Förderschnecke
    • Schwimmstoffabscheidung mit automatischer Zwangsräumung (Option)
    • Mit nachfolgender Sandwäsche < 3 % Glühverlust

    Medien

    Videos und Animationen

    Downloads

    Planungsunterlagen und Kundeninformationen

    Sie benötigen weitere Informationen?

    Kontaktieren Sie uns gerne für Fragen und Projekte
    Kontaktieren Sie uns gerne für Fragen und Projekte

    FAQ

    Häufig gestellte Fragen

    HUBER Sandfänge werden üblicherweise so dimensioniert, dass sie eine Sandabscheideleistung von 95 %  für eine Korngröße  ≥ 0,20 mm haben.

    Der HUBER Sandfang GritWolf® ist als Lamellensandfang ausgeführt und hat eine höher Abscheidleleistung von 90% für Sandpartikel ≥ 75 μm. Mit diesem Sandfang können auch Fein- und Feinstsande („sugar sand“) abgeschieden werden.

    Neben der gewünschten Sedimentation von Sand kommt es im Sandfang auch zur unerwünschten Abscheidung von organischen Stoffen. Um diese Abscheidung er Organik möglichst zu unterbinden, werden Langsandfänge mit einer Belüftung ausgeführt, welche die Sedimentation von organischen Stoffen verhindern soll.

    Eine sichere Trennung des Sandes von der Organik lässt sich jedoch auch mit Belüftung nicht erreichen und kann nur mit einer gut funktionierenden Sandwaschanlage wie z.B. der HUBER Coanda Sandwaschanlage RoSF4 gewährleistet werden.

    Erfahrungsberichte

    HUBER Lösungen im Einsatz

    img-casestudy-20-03-gritwolf-texas-test-01
    23.03.2020 South Padre Island, TX, USA

    Den Feinsand im Visier: Sandfang GritWolf® besteht ersten Härtetest in Texas

    Der HUBER Sandfang GritWolf® beweist seine Leistungsfähigkeit bei der Abscheidung von Feinsand bis zu einer Körnung von...
