Sonderlösung für die mechanische Abwasserreinigung in der ARA Heiligenblut: HUBER Schachtsiebanlage ROTAMAT® RoK4 im Gerinne
In den Jahren 1986 wurde die Kläranlage Heiligenblut am Großglockner in einer Ausbaugröße von 8.250 EW gebaut, die die Abwässer der gesamten Gemeinde Heiligenblut (Seehöhe 1.288 m) einschließlich der Kaiser-Franz-Josefs-Höhe, dem End- und Höhepunkt der Großglockner Hochalpenstraße (2.369 m Seehöhe) reinigt. Die Kläranlage befindet sich neben der Mölltal-Bundesstraße in der Ortschaft Rojach auf 1.098 m Seehöhe.
Herausforderung: Beengte Einbausituation und hohe Anforderungen
Die Besonderheit war, unter den gegebenen Umständen, wie z.B. Förderschnecke in Fließrichtung vor dem Rechen, kurze Rechenkammer, tiefes Gerinne, kurze Umbauzeit, eine Maschine mit guter Abscheideleistung und hohem hydraulischem Durchsatz für eine Abwassermenge von 60 l/s einzubauen.
Erprobte Lösung: Vertikale HUBER Schachtsiebanlage ROTAMAT® RoK4
Nicht zum ersten Mal bot sich dafür eine Sonderlösung mit der vertikalen HUBER Schachtsiebanlage ROTAMAT® RoK4 der Baugröße 500 an, wie schon 16 Jahre zuvor in Reischach in Niederbayern. Wenn die RoK4 freistehend in einem Pumpwerk als Zulaufsieb eingebaut ist, hat sie normalerweise rundum freien Auslauf für das gesiebte Abwasser.
Kreative Nutzung bestehender Strukturen im Gerinne

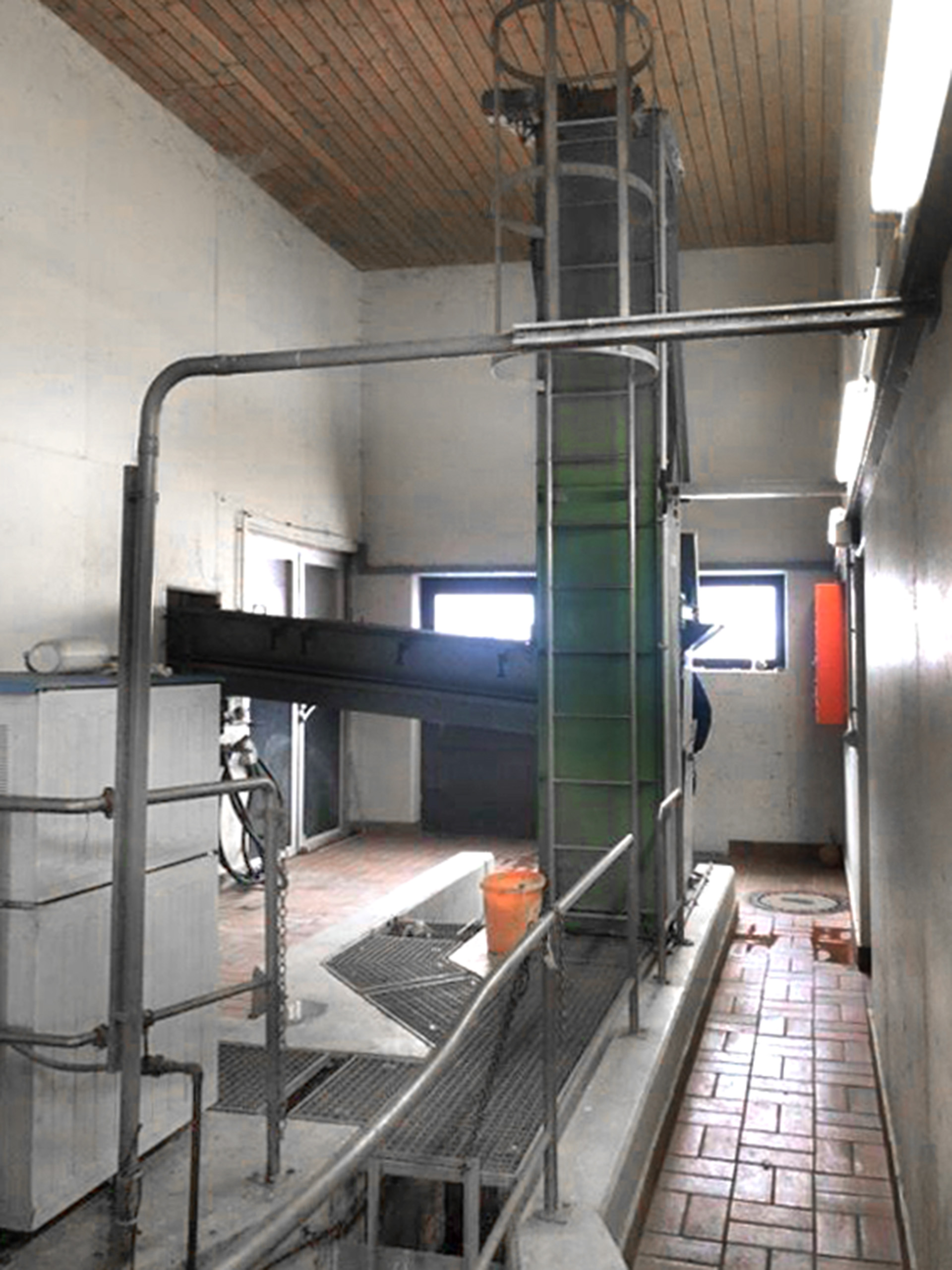

Im Gerinne wäre nur die abstromseitige Hälfte des Siebkorbs hydraulisch wirksam, wenn nicht zwei U-Träger des Gerüstes des alten Gegenstromrechens genau dort eingemauert wären, wo sie zweifach nützen: einerseits brauchten nicht beidseitig vertikale Nuten in die Gerinnewand eingeschnitten werden, andererseits ermöglichen die seitlichen U-Träger des alten Rechenrahmens eine Umströmung und somit eine hydraulische Nutzung des zulaufseitigen Teils des Siebkorbs, der vom Zustrom durch ein Stau- und Einlaufblech hydraulisch getrennt ist.
Angepasste Leistung durch halbseitige Durchströmung
Bei rundum freiem Auslauf wie in einem Pumpwerk kann die RoK4 Baugröße 500 mit 6mm-Lochung 120 l/s häusliches Abwasser sieben. Unter der Voraussetzung, dass nur der halbe Siebkorb durchströmt werden kann, hat ihre Dimensionierung für 60 l/s Zulaufmenge gut gepasst.
Effiziente Anpassung für maximale Wirkung
Die Besonderheit war, eine Maschine, die eigentlich für einen anderen Zweck konzipiert wurde, so zu adaptieren, dass sie in Symbiose mit baulichen Gegebenheiten Leistungsreserven und einen hohen Kundennutzen bei minimalen Umbau-Maßnahmen bringt.
Wenn Sie auch knifflige Themen haben, sprechen Sie uns an.
