Im DWA Merkblatt M369 wird eine durchschnittliche Sandfanggutmenge von 60 l pro 1000 m³ Abwasser angegeben.
Sand- und Fettabscheidung
Verschleiß minimieren und Betriebssicherheit erhöhen
Aus Gründen der Betriebssicherheit ist für Abwasserbehandlungsanlagen die Trennung der im Abwasser enthaltenen Sande und anderer mineralischer Stoffe von den faulfähigen, organischen Stoffen erforderlich. Hierfür werden Sandfänge eingesetzt, welche in der Praxis in unterschiedlichen Bauformen zum Einsatz kommen. Je nach Sandfangtyp können neben Sand auch Fett abgeschieden werden.
Die Entsandung des Abwassers soll betriebliche Störungen wie Versandung (Belüftungsbecken und Faulbehälter), erhöhten Verschleiß (Pumpen, Rührwerke) und Verstopfungen (Abzugstrichter, Rohrleitungen) verhindern. Außerdem soll dadurch der Materialverschleiß bei der maschinellen Schlammentwässerung (Zentrifuge ...) verringert werden. Ziel ist, eine weitgehende Abscheidung des Sandes und des anorganischen Materials, bis zu einem Korndurchmesser von 0,20 mm, zu erreichen.

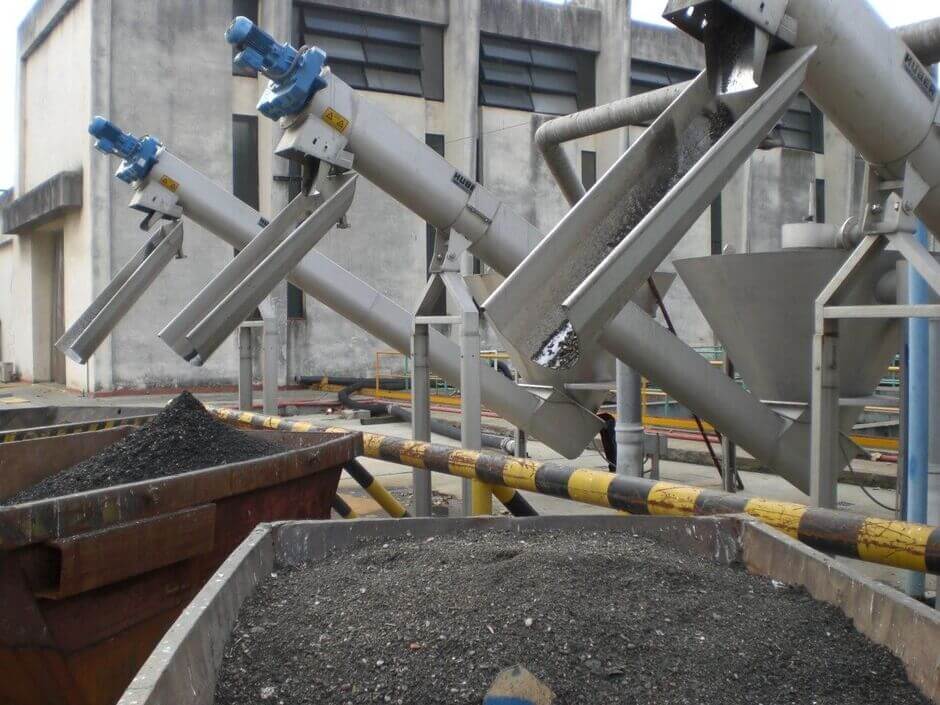

Abscheidung von Sand und Fett aus dem Abwasser
Unterschiedliche Typen von HUBER Sandfängen
Speziell Sandfänge wie der HUBER Sandfang GritWolf® sind auch in der Lage Feinsand (sugar sand) mit einer deutlichen kleineren Korngröße mit einer hohen Abscheidleistung abzutrennen.
Wegen der nicht unerheblichen organischen Anteile im klassierten Sand werden heutzutage die Langsanfänge zusätzlich mit einer Belüftung ausgeführt. Dadurch wird ein Absetzen der Organik im Sandfang teilweise vermieden und gleichzeitig können Schwimmstoffe (Fette) durch die eingeblasene Luft zum Teil aufgetrieben und in einer separaten Fettfangtasche zurückgehalten werden.
Spezielle Fetträumsysteme entnehmen automatisch das Fett und führen es einer weiteren Verwertung zu.
Der im Sandfang abgetrennte Sand wird üblicherweise in einer nachfolgenden Sandwäsche von organischen Stoffen befreit.
Für die Abscheidung von Sand und Fett aus dem Abwasser stehen unterschiedliche Typen von HUBER Sandfängen zur Verfügung.
Produkte
Produktkategorien für die Abscheidung von Sand und Fett
FAQ
Häufig gestellte Fragen
HUBER Sandfänge werden üblicherweise so dimensioniert, dass sie eine Sandabscheideleistung von 95 % für eine Korngröße ≥ 0,20 mm haben.

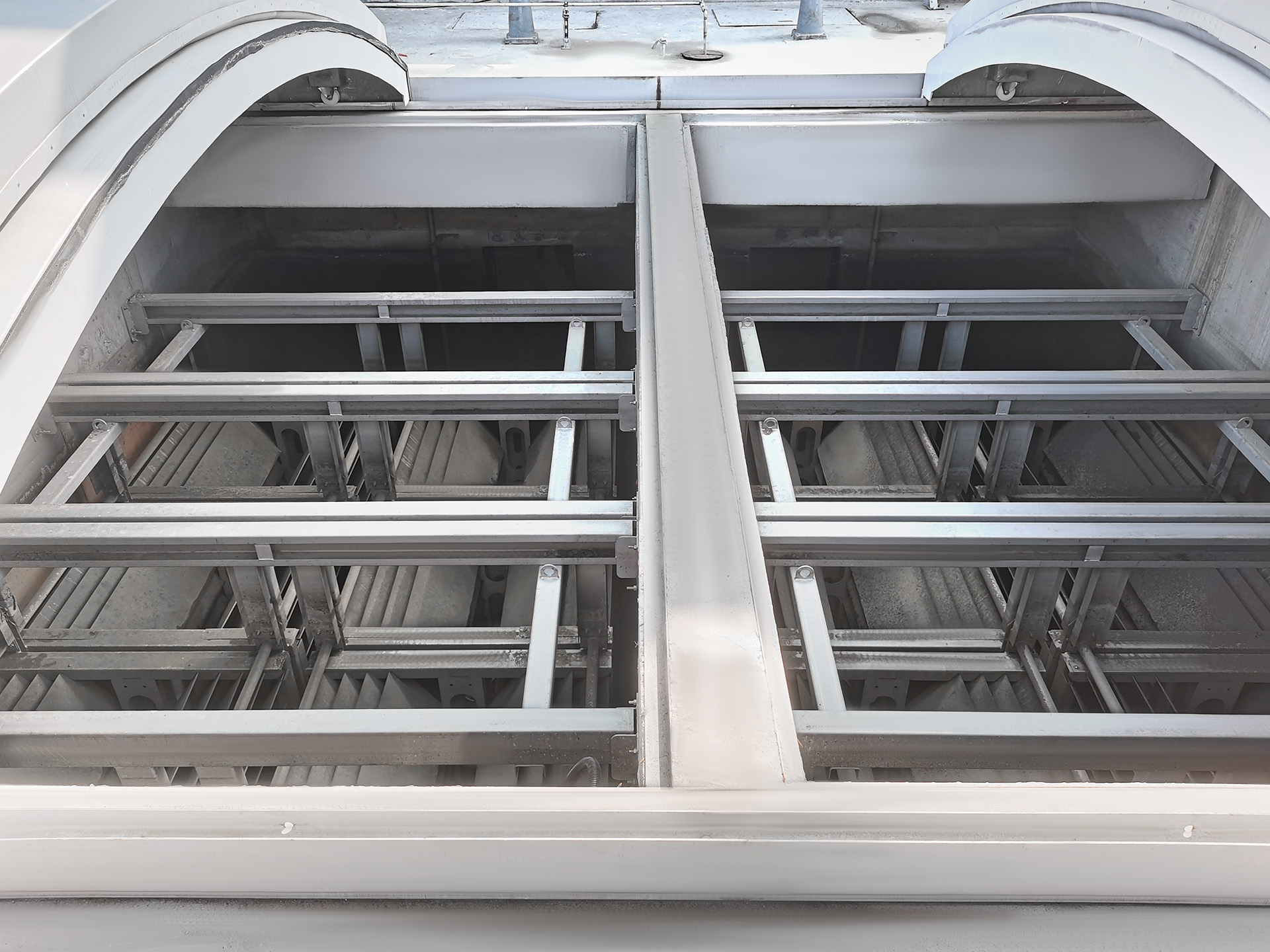

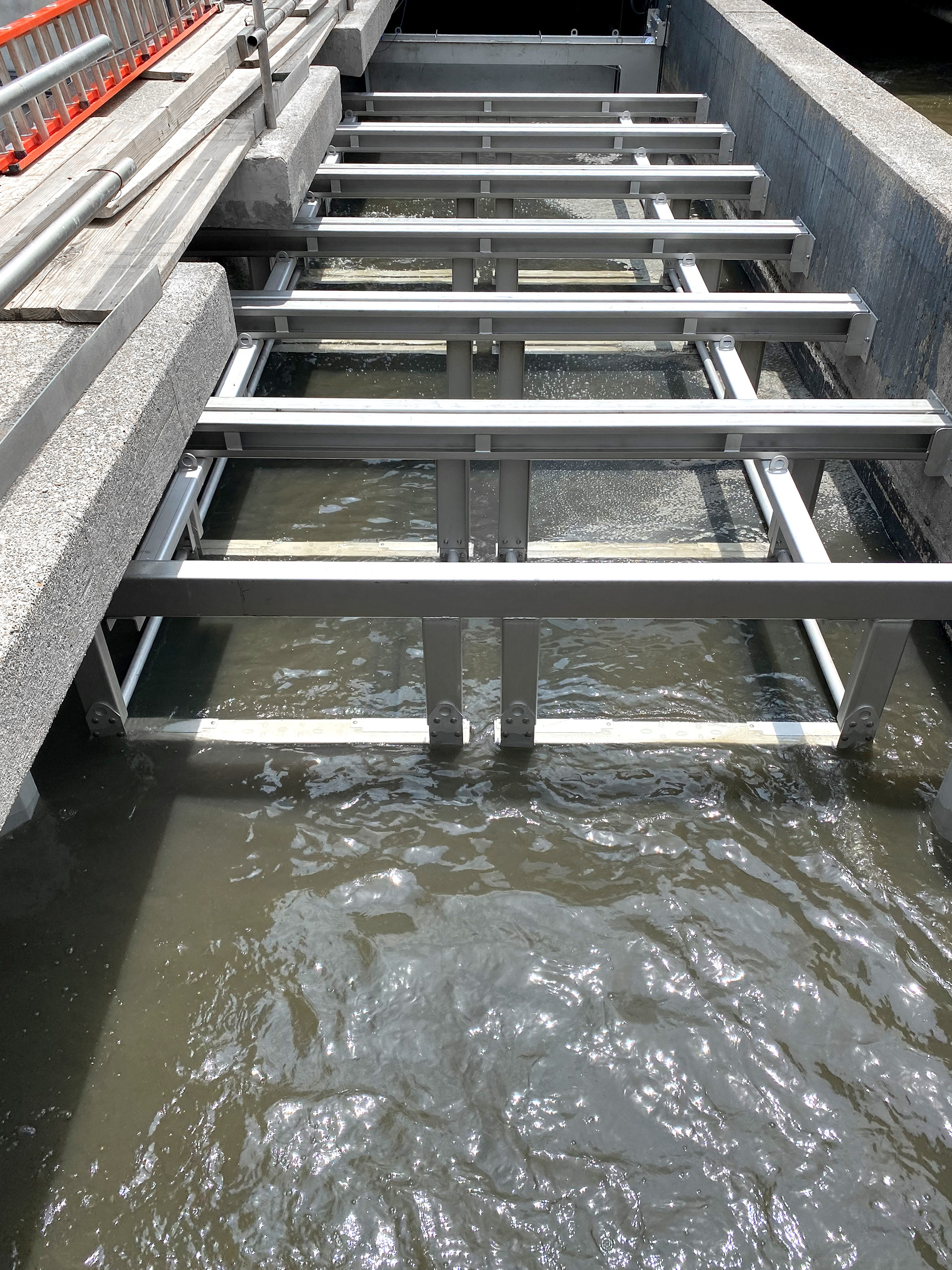

Der HUBER Sandfang GritWolf® ist als Lamellensandfang ausgeführt und hat eine höher Abscheidleleistung von 90% für Sandpartikel ≥ 75 μm. Mit diesem Sandfang können auch Fein- und Feinstsande („sugar sand“) abgeschieden werden.
Die Sandabscheidung erfolgt dabei, je nach Sandfangtyp, mittels Schwerkraft (Lang- und Lamellensandfang) oder mittels Zentrifugalkraft (Rund- und Vortex-Sandfang). Für die Räumung eines Langsandfangs werden häufig Räumschilder oder Schneckenförderer eingesetzt. Die Feststoffentnahme geschieht im weiteren Verlauf mittels Pumpe / Sandklassierer oder integrierter Sandklassierschnecke. HUBER Sandfänge gibt es in vielen verschiedene Ausführungen.
Neben der gewünschten Sedimentation von Sand kommt es im Sandfang auch zur unerwünschten Abscheidung von organischen Stoffen. Um diese Abscheidung er Organik möglichst zu unterbinden, werden Langsandfänge mit einer Belüftung ausgeführt, welche die Sedimentation von organischen Stoffen verhindern soll.
Eine sichere Trennung des Sandes von der Organik lässt sich jedoch auch mit Belüftung nicht erreichen und kann nur mit einer gut funktionierenden Sandwaschanlage wie z.B. der HUBER Coanda Sandwaschanlage RoSF4 gewährleistet werden.
Die Auslegung belüfteter Sandfänge erfolgt grundsätzlich nach Kalbskopf über die Verweilzeit des Abwassers im Sandfang.
Unbelüftete Sandfangsysteme werden immer nach der Oberflächenbeschickung dimensioniert.
