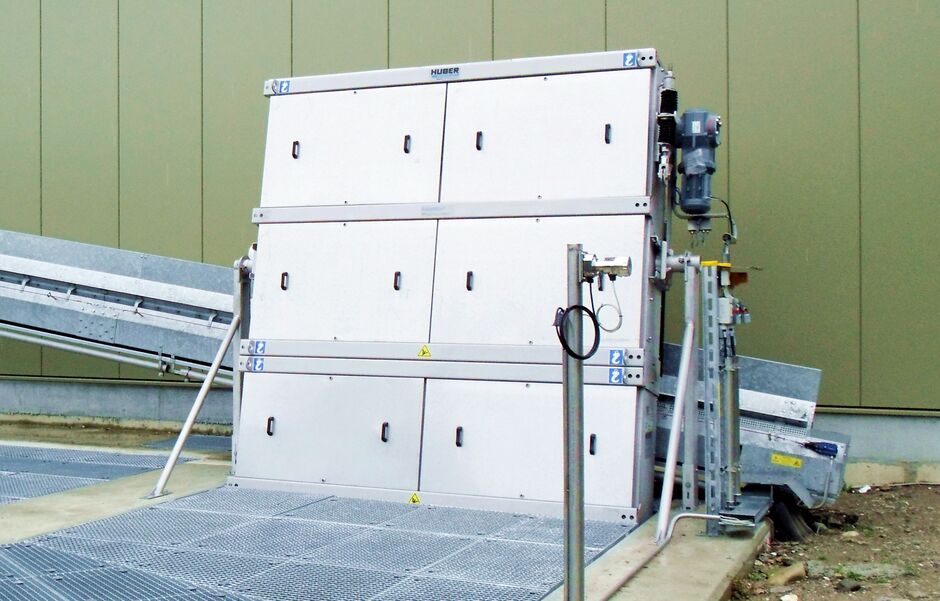

HUBER Harken-Umlaufrechen RakeMax® V Leistungsfähiger Kettenumlaufrechen für die Wasserentnahme aus Oberflächengewässern
- Sehr hohe Störstoffaustragskapazität und Abscheideleistung bei geringem hydraulischen Verlust
- Einfache und robuste Konstruktion angepasst an die projektspezifischen Anforderungen
- Variable Reinigungsintervalle und Geschwindigkeiten
- Verschiedene Ausführungsmöglichkeiten ermöglichen den Einsatz für die Grob- und Feinsiebung bei großen Schmutzfrachten
Der leistungsstarke Harkenumlaufrechen RakeMax® V reinigt Oberflächenwasser auch bei hohen Schmutzfrachten
Die zunehmende Verschmutzung von Oberflächengewässern stellt Betreiber von Anlagen zur Wasserentnahme vor die Herausforderung, Störstoffe mittels mechanischer Reinigung effektiv zu entfernen. Darüber hinaus wächst auch der Umfang der Oberflächenwassergewinnung aus Flüssen und Meeren, beispielsweise durch eine zunehmende Trinkwassergewinnung über Entsalzungsanlagen, die Nutzung regenerativer Wärme aus Flusswasser, die Verwendung als Kühlwasser oder die Erzeugung von Wasserstoff. Die Wahl der richtigen mechanischen Rechensysteme ist dabei bei allen Anwendungen entscheidend für die Prozesssicherheit nachfolgender Verfahrensschritte und somit für die Wirtschaftlichkeit und Sicherheit der Gesamtanlage.

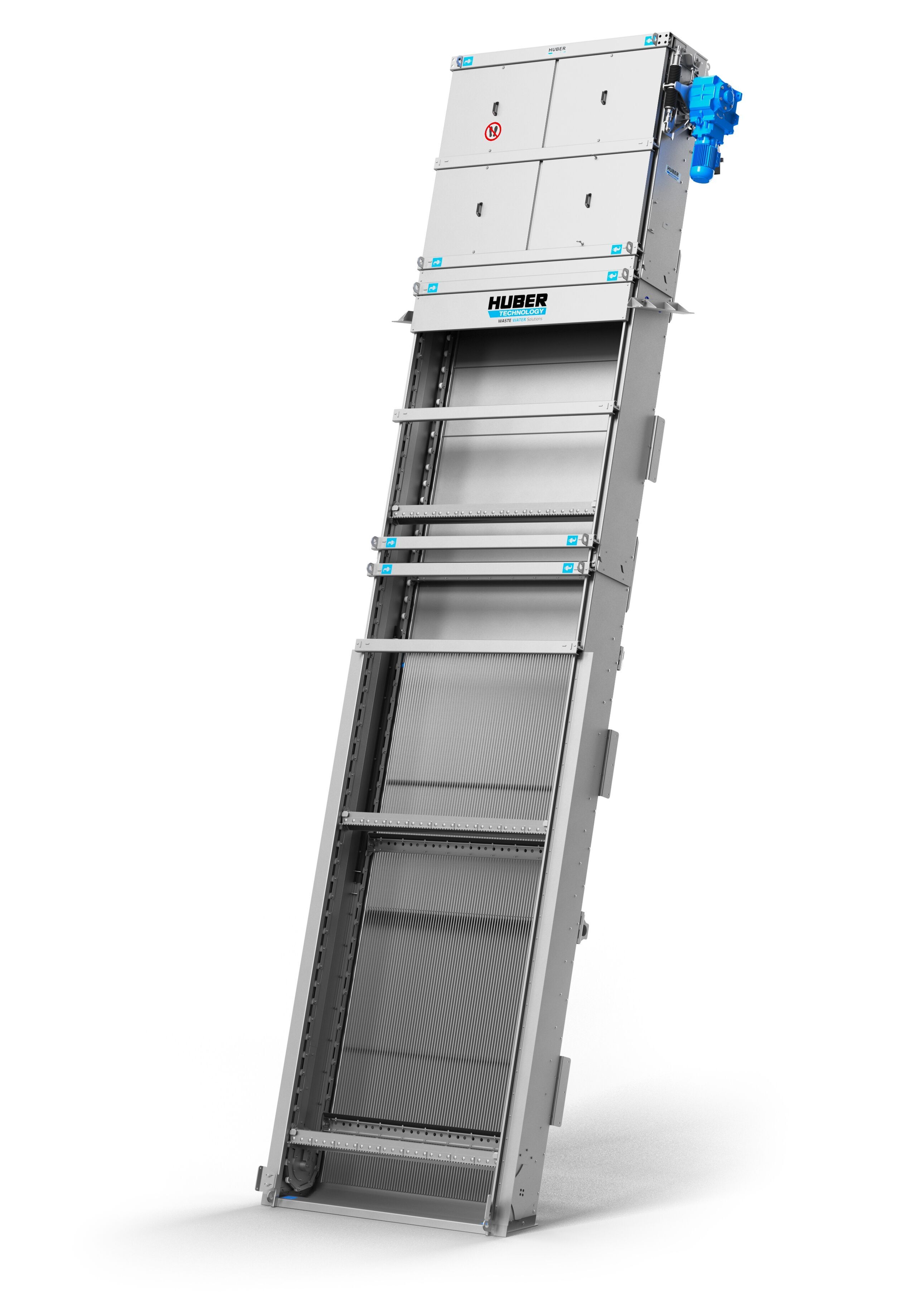

Aufbau und Funktion des HUBER Harken-Umlaufrechen RakeMax® V
Der HUBER Harken-Umlaufrechen RakeMax® V ist ein im Kanal frontal durchströmter Grobrechen als erste Stufe zur Siebung von Oberflächengewässern und dient zugleich dem Schutz nachgeschalteter Anlagen. Gleichzeitig kann der RakeMax® V auch als Feinrechen verwendet werden.
Während das zu siebende Wasser durch den Stabrost strömt, werden die Störstoffe von den Stäben zuverlässig zurückgehalten. Diese lagern sich auf dem Rechenrost ab und erzeugen einen zusätzlichen Filtereffekt, der die Abscheideleistung des Rechens weiter erhöht. Die am Kettensystem befestigten Reinigungsharken bewegen sich über den Antrieb kontinuierlich nach oben und transportieren die zurückgehaltene Schmutzfracht aus dem Kanal. Ein Abwurfmechanismus im oberen Bereich übergibt die abgeschiedenen Stoffe in einen Container oder in nachgeschaltete Transport- bzw. Entwässerungseinheiten. Die Reinigungselemente am Kettensystem können an unterschiedliche Transportaufgaben angepasst werden. Dadurch lässt sich die Siebgutaustragskapazität projektspezifisch auslegen – insbesondere bei hohen Schmutzfrachten ein entscheidender Vorteil.
Die Abwurfhöhe des RakeMax® V über der Bedienebene ist konstruktiv sehr gering ausgestaltet und wird projektspezifisch entsprechend der Einbauhöhe des vorgesehenen Rechengutabwurfs ausgelegt. Gleichzeitig ist sichergestellt, dass keine Stoffe in den Zulaufkanal zurückfallen.
Der RakeMax® V kann manuell, zeitgesteuert oder automatisch über eine Wasserspiegeldifferenzmessung betrieben werden. Eine integrierte Überlastsicherung schützt den Antrieb und schaltet ihn im Falle einer Blockierung zuverlässig ab.
Der HUBER Harken-Umlaufrechen RakeMax® V ist hervorragend geeignet, um zuverlässig hohe Schmutzfrachten aus dem Wasser zu entfernen. Dank unserer jahrzehntelangen Erfahrung in den Bereichen Planung, Projektierung und Servicebetreuung konnten wir den Harkenumlaufrechen RakeMax® V an alle Kundenbedürfnisse anpassen. Der Rechen zeichnet sich durch seine Anwendbarkeit bei unterschiedlichsten Wasserqualitäten und Schmutzfrachten aus. In Kombination mit modernen Engineering- und Fertigungsmethoden garantieren wir unseren Kunden einen langfristigen Betrieb des RakeMax® V bei hoher Zuverlässigkeit und geringer Wartung. Durch innovative Lösungsansätze kann der RakeMax® V auch besondere Anforderungen wie das Entfernen von Quallen und Seegras oder die effektive Wasserentnahme bei gleichzeitiger Fischfreundlichkeit erfüllen.

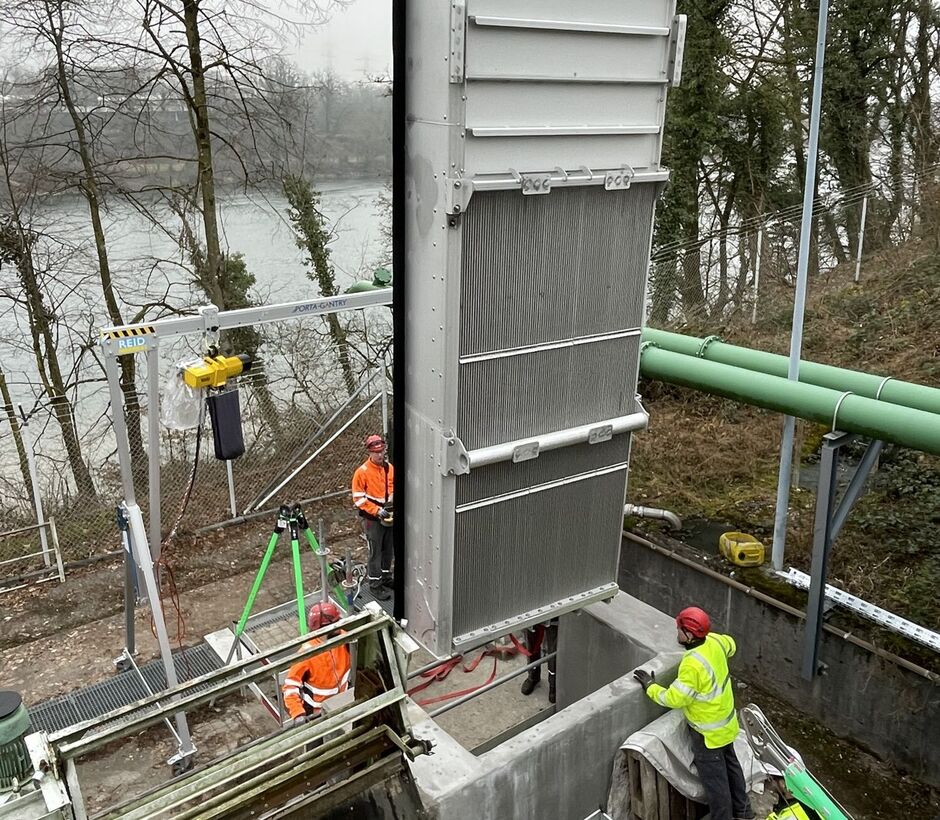

HUBER hat zahlreiche Maschinen für Neuanlagen und die Modernisierung bestehender Anlagen weltweit ausgeliefert. Hochwertige Rechen- und Siebmaschinen sorgen für eine reibungslose Wasserentnahme und schützen nachgeschaltete Anlagen zuverlässig vor Schäden durch Verunreinigungen.
Baugrößen und verfahrenstechnische Daten
- Kanalbreite bis zu 4 m
- Kanaltiefe bis zu 25 m
- Einbauwinkel bis zu 90°
- Spaltweite 2 – 100 mm
- Durchsatzmengen bis zu 80.000 m³/h pro Kanal
Zahlreiche Maschinen für Neuanlagen und die Modernisierung bestehender Anlagen weltweit

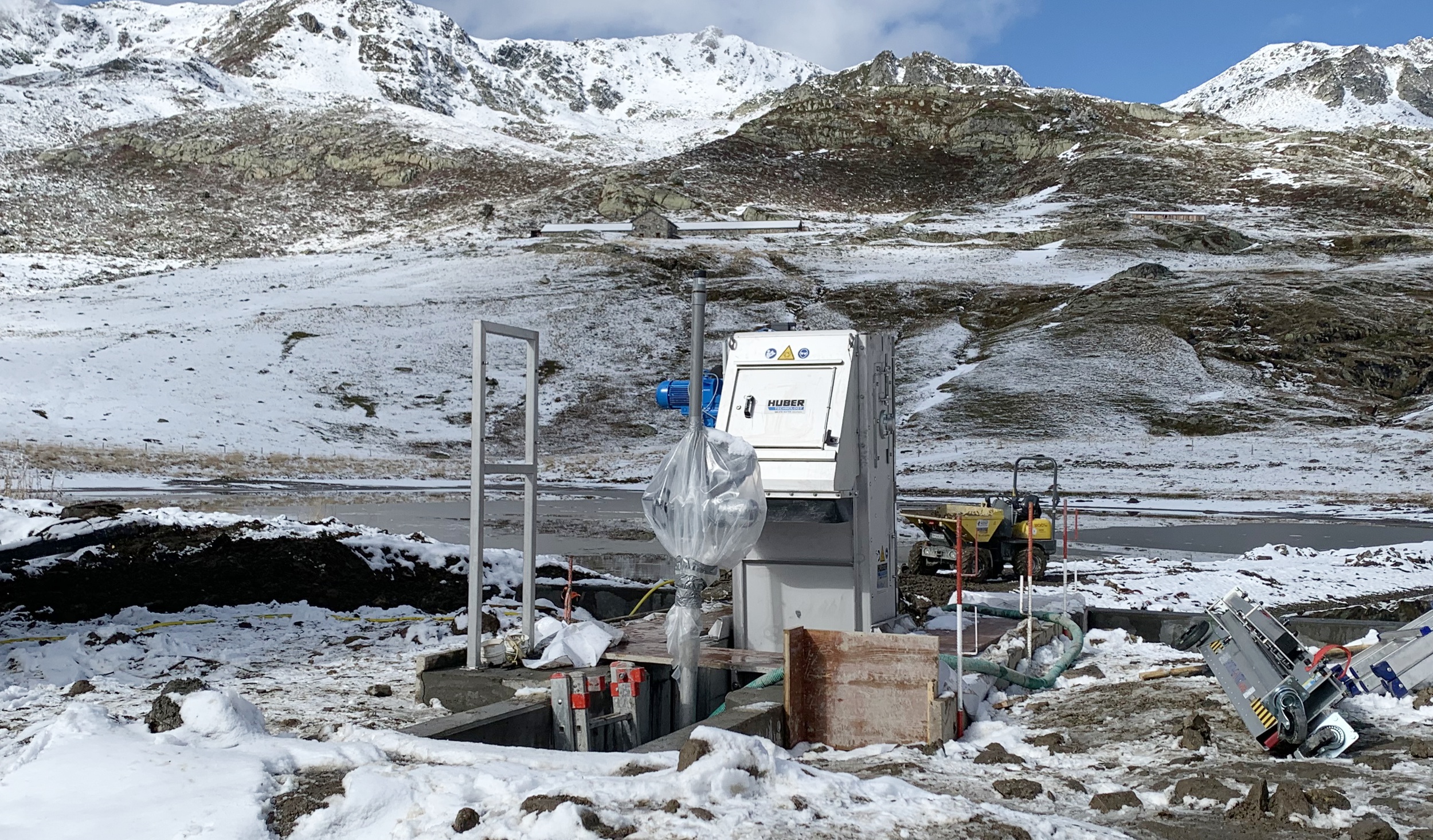

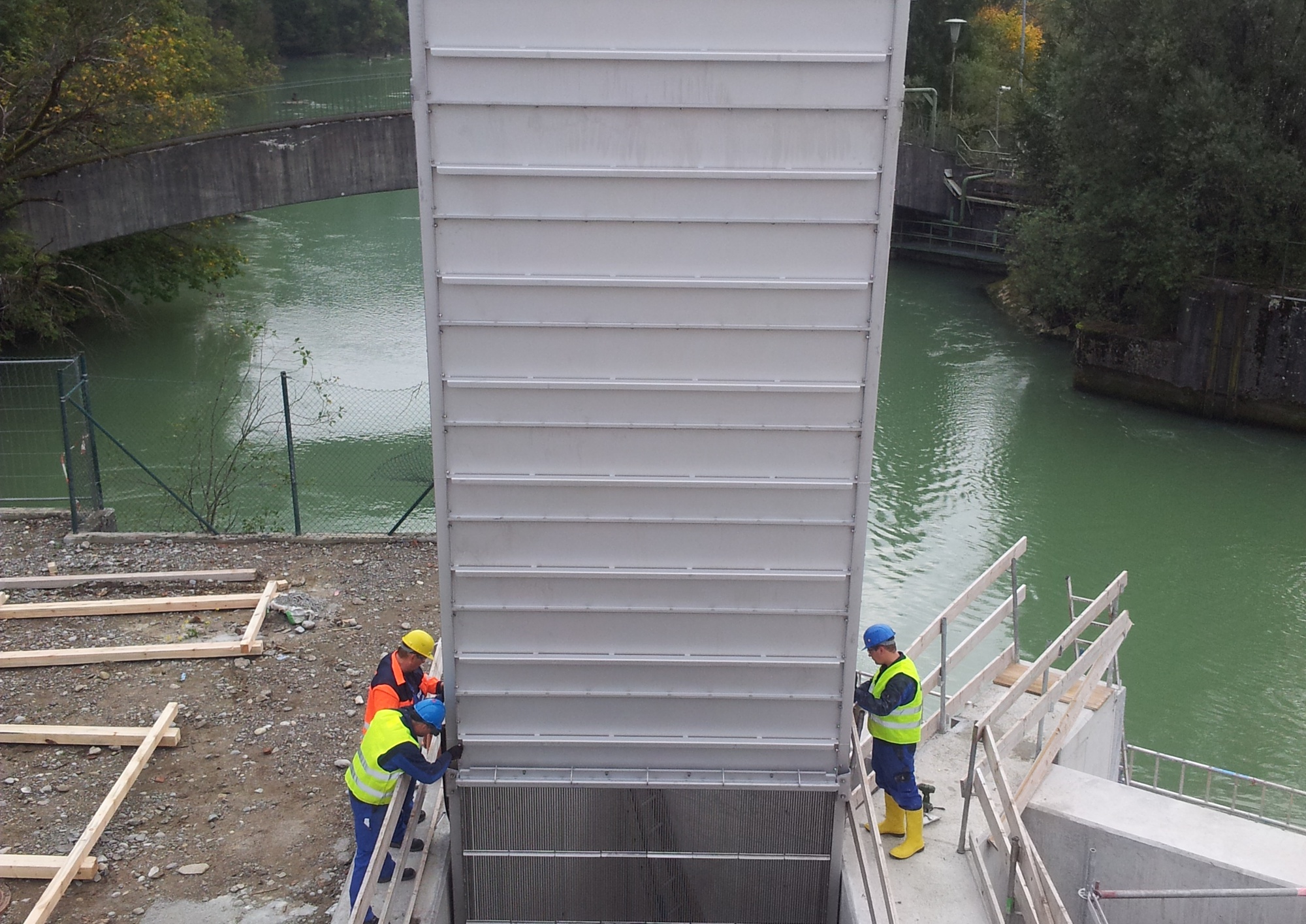

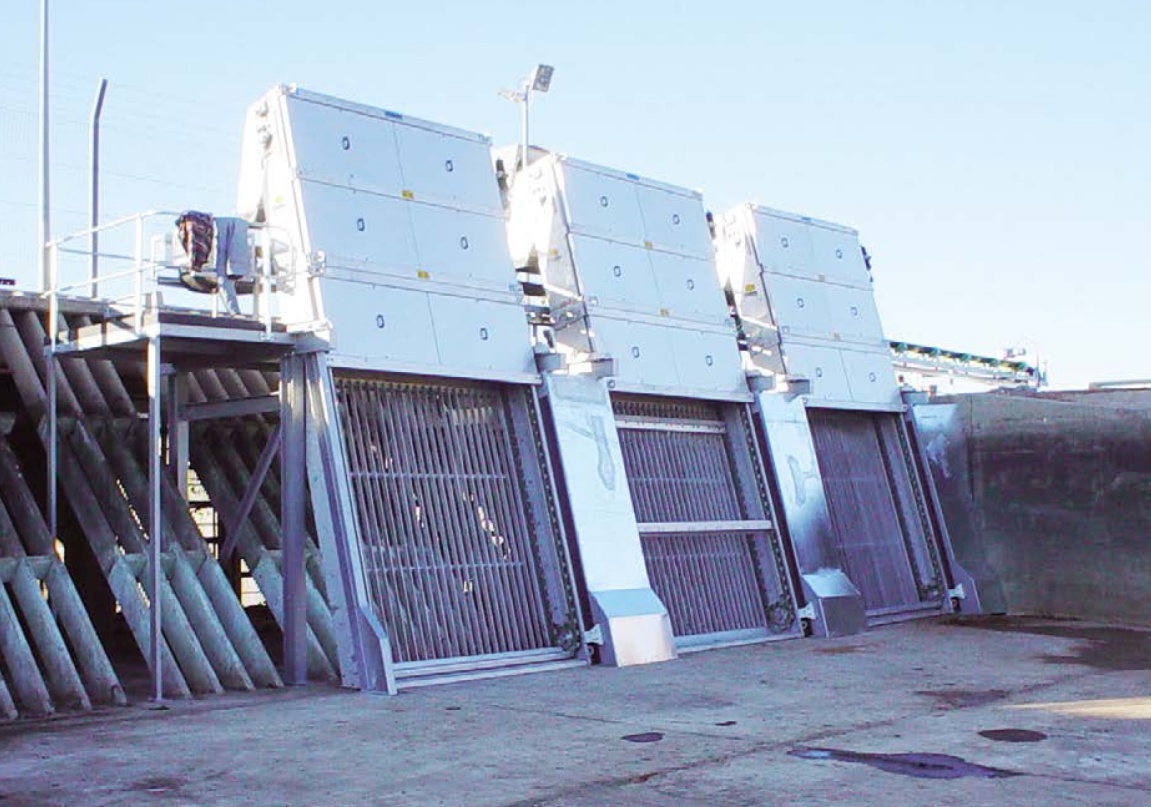

Erfolgsgeschichten
Vorteile des HUBER Harken-Umlaufrechen RakeMax® V
- Durchsatz – sehr geringer hydraulischer Verlust bei gleichzeitig hoher Abscheideleistung
- Austragsleistung – kurze Reinigungsintervalle zur Erhöhung der Austragsleistung der Maschine
- Austragsleistung – optional ausführbar mit Bechern bei hohen Quallenmengen oder Seegras
- Einbau und Montage – schneller und einfacher Einbau der Maschine in das Bauwerk
- Einfache Wartung – alle Wartungsschritte können von Bedienebene ausgeführt werden
- Erhöhte Korrosionsbeständigkeit durch geeignete Auswahl der Materialien oder Korrosionsschutzsysteme
- Variable Abreinigungsgeschwindigkeit zur Optimierung der Laufzeiten der Maschine
- Automatische Abstreifvorrichtung – weder Waschwasser noch Bürsten sind für die Reinigung erforderlich
