Společnost HUBER SE nabízí tři různé typy uzávěrů pro své tlakotěsné dveře. Uzavírací páčky, centrální uzávěry a šroubové uzávěry.
Obdélníkové tlakotěsné dveře TT7.Z s centrálním zámkem
Přístupová dvířka pro kontejnery, zejména v oblasti zásobování pitnou vodou, tlakotěsná až do výšky hladiny vody 10 m
Tlakotěsná dvířka, tlakotěsná do 10 m vodní hladiny, otevírají se na tlakovou stranu, připravena k montáži, oboustranně opláštěný (tloušťka stěny ≥ 300 mm), pravoúhlý, kompletně z nerezové oceli 1,4404 (AISI 316 L), staticky certifikovaný. Registrovaný vzor č. 298 01 144.1
Dveře, tloušťka plechu: Tloušťka 5 mm, zesíleno ohnutým plechem ve tvaru U. Hladké dveřní křídlo na tlakové straně. S obvodovým čtyřhranným silikonovým těsněním, vhodné pro pitnou vodu, odolné proti ozónu, certifikované dle norem KTW a DVGW W 270. Uzamykací páky ovladatelné z vnější strany a z bezpečnostních důvodů i z tlakové strany, pokud je nádrž prázdná. Se stabilními bezúdržbovými závěsy mezi dveřmi a rámem.
Rám, obvodový s jedním středovým a dvěma bočními těsněními, určený k zalití do betonu. Rám se zvedacími oky.
Rám a dveře jsou obloukově svařeny a očištěny v kyselé lázni před mytím, sušením a pasivací povrchu.
Varianty otevírání dveří:
- Závěsy vlevo
- Závěsy vpravo

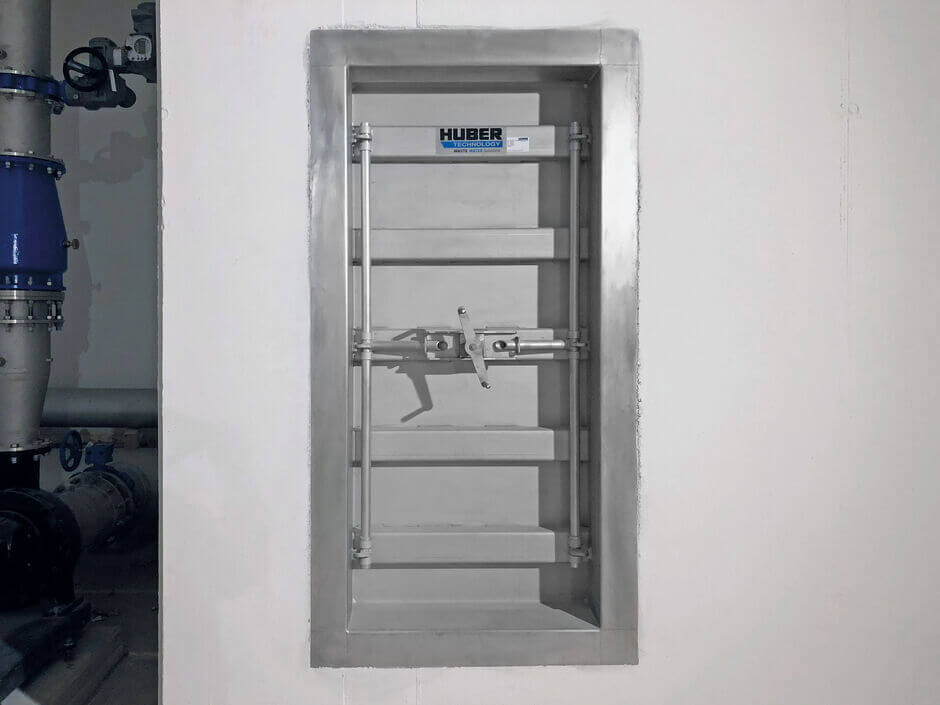

HUBER obdélníkové tlakotěsné dveře TT7.Z s centrálním zámkem
Možnosti
- Broušení částí rámu přicházejících do styku s betonem
- Odvod kondenzátu na vnější ploše dveří
- Odběrový ventil na vnější ploše dveří
- Zarážka dveří s klínem
- Částečně ponorné, spodní část tlakotěsná, horní část s integrovaným kontrolním průzorem
- Připraveno k navaření na PE povlak
- Vyrovnání potenciálu na rámu
- Kompletně vyrobeno z nerezové oceli 1.4307 (AISI 304 L)
- Rám, pro dodatečnou montáž, potřebný prostor pro rám: 150 mm, po obvodu. Předpokladem je rovná plocha vnitřní stěny, tolerance: ± 1 mm na metr.
- Tlakové dveře pro okrouhlé nádrže
- Centrálně instalovaný kontrolní průzor, vnitřní průměr: 150 mm, s okenním stěračem nebo bez něj
- Instalovaný podvodní LED reflektor
- Instalovaný cylindrický zámek (ovladatelný z jedné strany)
- Tlakové dveře s trojstranným otevřeným horním rámem pro atiky, maximální hladina vody = výška dveří.
